非接触式CAN传感器SP7000系列在屏蔽线上检测CAN信号。您无需处理CAN电缆或使 用子线束，就可以在想要获取CAN数据时立即获取信号。

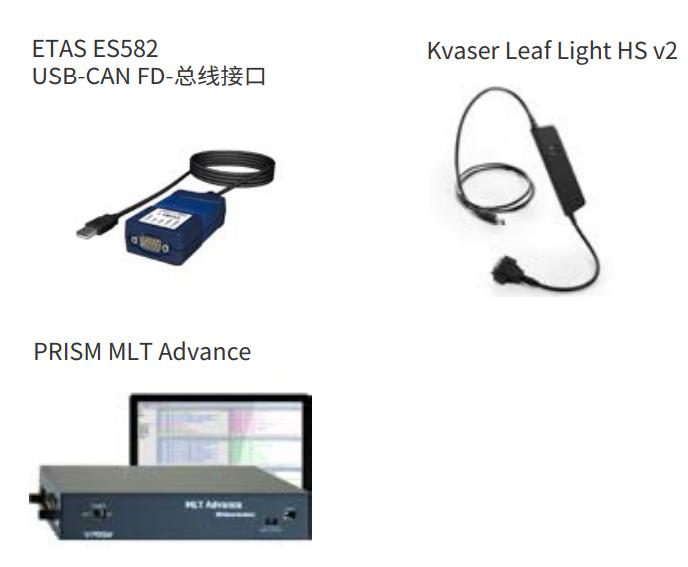

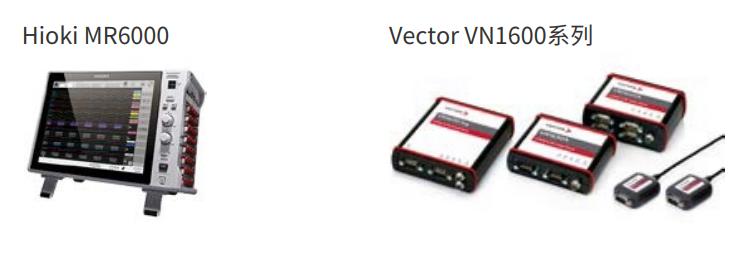

将本产品连接到CAN分析系统的输入端子（Dsub 9pin），即可立即使用。

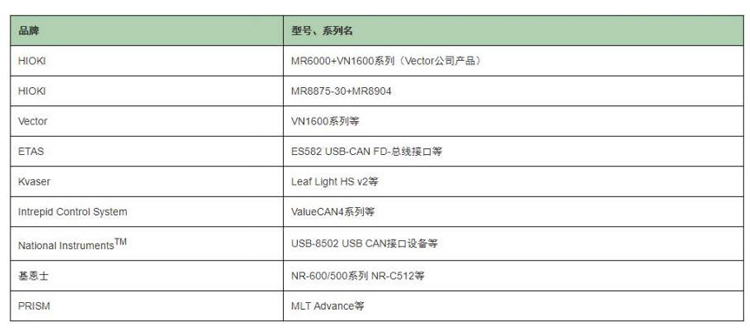

使用之前，请务必检查所用设备的引脚分配。特别是在使用CH2时，有些设备的引脚排 列与SP7000系列的设备不同，并且某些设备无法输入（不支持2通道输入）。

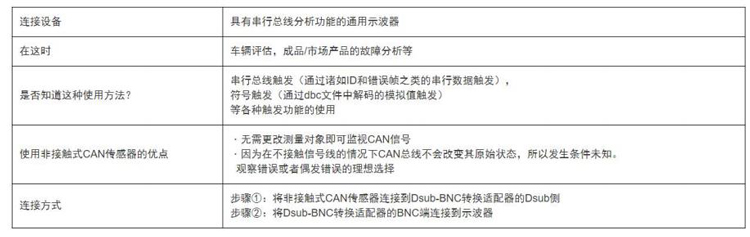

也可以使用适配器（定制产品）将其连接到示波器，该适配器将输出端子从Dsub 9pin端 子转换为BNC端子。

※非接触式CAN传感器可消除检测到的信号的干扰和波形失真，将其转换为稳定的CAN 信号并输出。

它不会直接在CAN总线上重现信号波形。

（SP7002-2）

（SP7002-3） Dsub-BNC转换适配器

可以根据使用的示波器指定从Dsub引脚输出到BNC端子的信号。 例）想要将CH1 CAN Low和CH2 CAN Low输入到示波器时， 将 BNC1→CH1 CAN Low ? CH1 GND（Pin2-Pin3） BNC2→CH2 CAN Low ? CH2 GND（Pin1-Pin6） 作为输出信号。

P7001-90非接触式CAN传感器（适用于CAN FD/CAN）

SP7002-90非接触式CAN传感器（仅适用于CAN）

Dsub-BNC转换适配器（定制产品）

※连接到BNC终端设备（例如示波器）时是必需的。使用Dsub 9pin端子连接到设备时不 需要。

※记载的内容是根据 2020年6月发行的仪器型号。可能在产品款式上有更改，请以现在 发行的为准。
